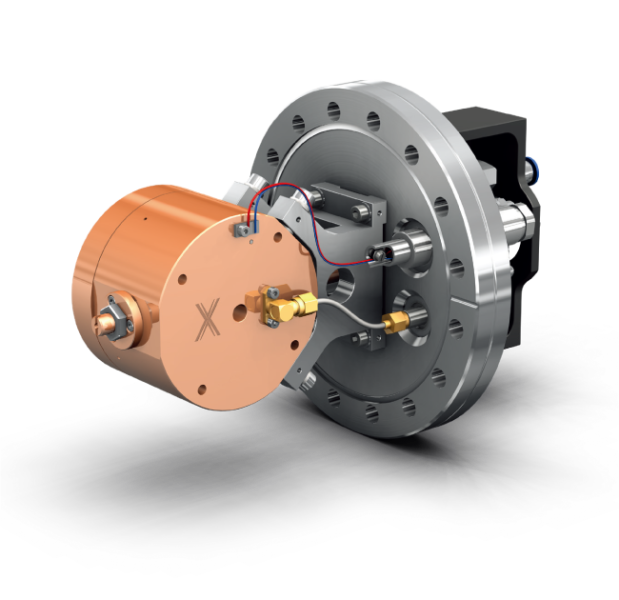

Doctor X バンチ圧縮モジュール

Doctor Xの電子パルスは速度差によって広がります。さらに、空間電荷の反発力により、わずか数センチメートルのドリフト距離でフェムト秒のパルス群がピコ秒規模にまで伸びることがあります。バンチ圧縮モジュールはこの現象を逆転させます。

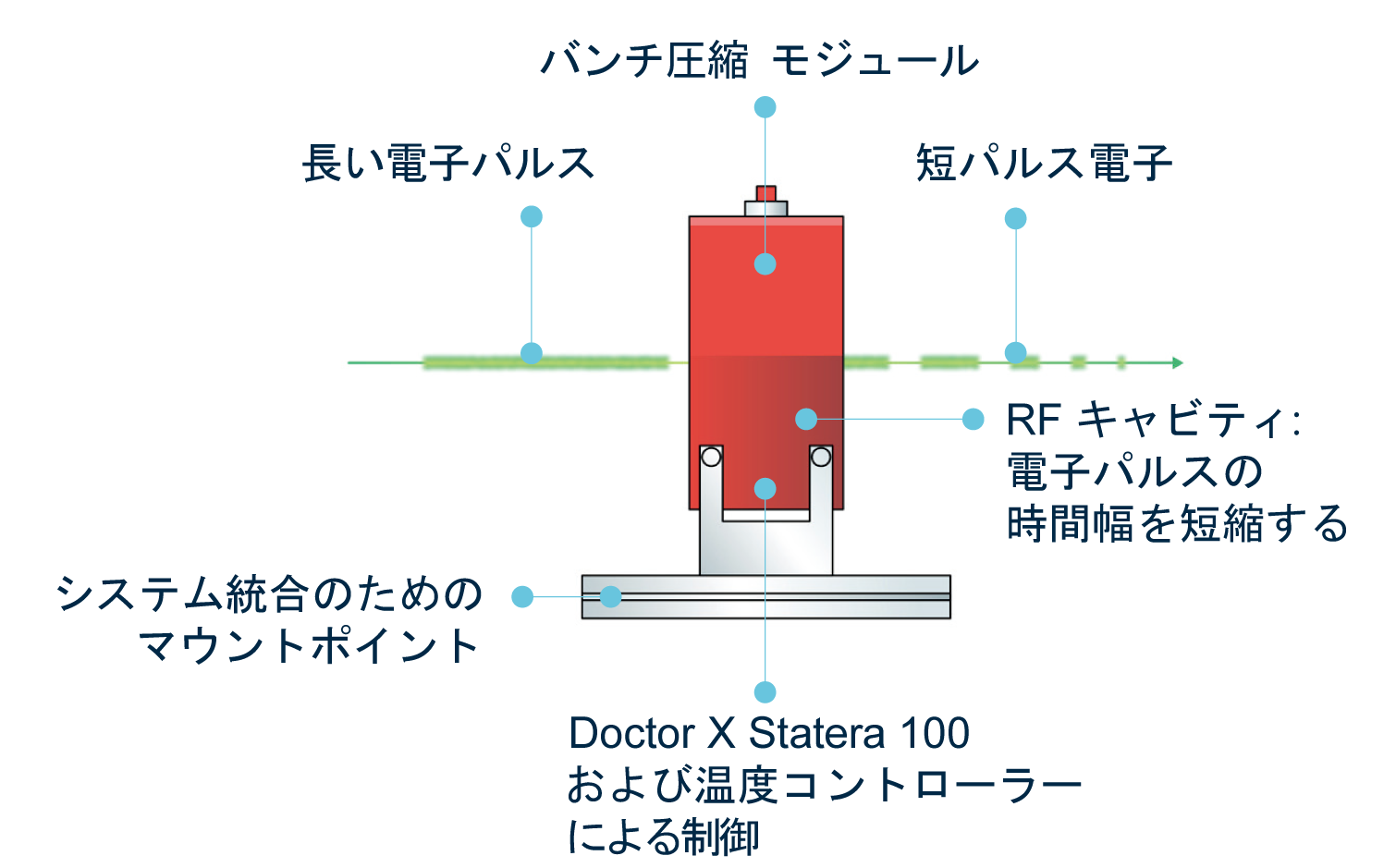

ギガヘルツ(GHz)帯で動作するRFキャビティは、ビーム軸に沿って振動する電界を印加する。先に到着した電子は減速し、遅れて到着した電子は加速される。ビームは下流へとドリフトするにつれて圧縮され、数十ピコ秒から試料位置では100フェムト秒未満にまで圧縮される。

キャビティは 100 Wの入力で軸上電界 2.5 MV/mを達成し、Q値は8500以上で安定した動作を実現します。アクティブな位相ロックおよび振幅ロック回路によりRF信号を基準信号に同期させます。

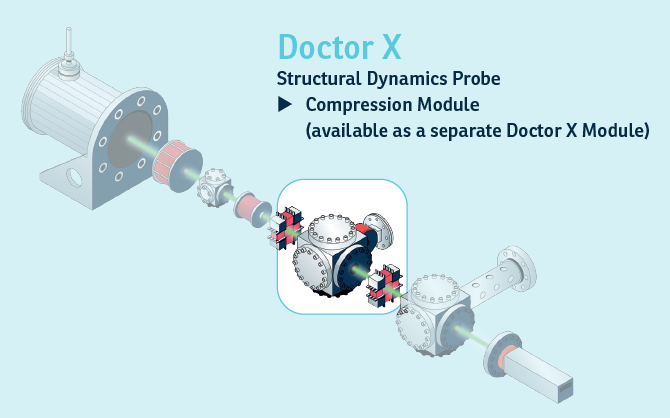

バンチ圧縮モジュールには、精密加工されたTM-010モードRFキャビティ、位相ロックおよび振幅ロック機能を備えた100W増幅器、温度制御装置、真空ハウジング、および制御ソフトウェアがすべて含まれています。Doctor Xフォトカソード電子銃モジュールまたは既存の電子源の下流に設置します。

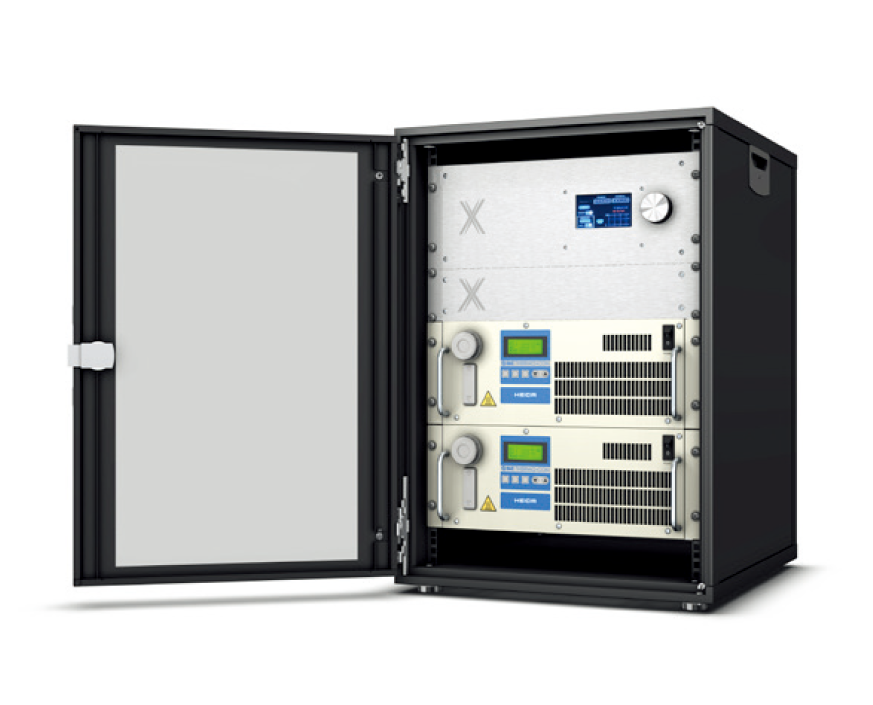

RF電子機器および温度制御機能付きキャビネット
