MSC15 手持ち型スペクトルライトメーター / 分光照度計
MSC15は、従来照明およびLED照明の照度、分光スペクトル、光色、演色性を現場で評価するためのコンパクトなハンドヘルド測定器です。 360 nm〜830 nmの分光測定、1 lx〜350,000 lxの広い照度測定レンジ、優れた余弦応答、カラータッチスクリーン、USB 2.0接続によるソフトウェア連携に対応します。
製品概要
MSC15は、照明の「明るさ」だけでなく、「どのようなスペクトルで発光しているか」「どのような色に見えるか」「演色性がどの程度か」を分光データに基づいて評価できるライトメーターです。LED照明は発光スペクトルの設計自由度が高いため、従来の照度測定だけでは照明品質を十分に把握できない場合があります。MSC15は、分光放射計技術をベースに、照度、スペクトル、CCT、CRI、PAR、メラノピック指標、ビリルビン関連指標などを1台で確認できる構成です。

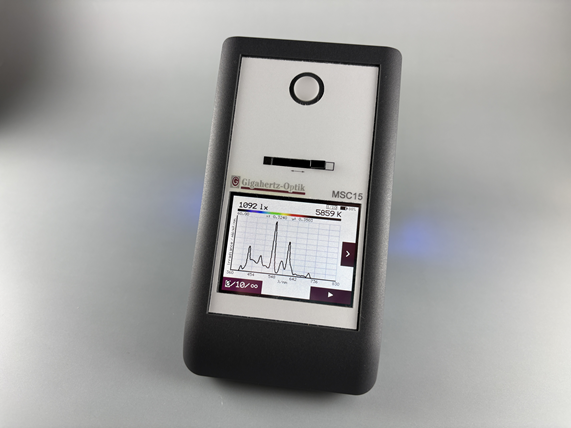

本体は136 mm × 74 mm × 32 mm、160 gの小型筐体で、研究室、製造ライン、受入検査、現場点検、照明設計の検証などに適しています。カラータッチスクリーンにより、本体上で主要な測定結果を直感的に確認でき、付属ソフトウェアを使うことで測定制御、データ保存、グラフ表示、エクスポートも行えます。
| 製品カテゴリ | 手持ち型スペクトルライトメーター / 分光照度計 |
|---|---|
| 主な測定対象 | 照度、分光スペクトル、光色、演色性、PAR、メラノピック指標、ビリルビン関連指標 |
| 分光範囲 | 360 nm〜830 nm |
| 照度測定レンジ | 1 lx〜350,000 lx |
| 光学帯域幅 | 10 nm、CIE 214に基づく光学帯域幅補正を適用 |
| 操作 | カラータッチスクリーン、表示画面の有効・無効設定に対応 |
| 接続 | USB 2.0、付属ソフトウェアによる制御・データ読み出し |
| 連続運用 | リチウムイオンバッテリーにより8時間以上の連続動作に対応 |
主な特長
1. 分光データに基づく高品位な照明評価
MSC15は、分光放射計技術を用いて、照度スペクトル、光色、演色性を評価します。
360 nm〜830 nmの波長範囲をカバーし、CIE S 023のV(λ)領域を対象とした照明評価に適しています。
LED、OLED、蛍光灯、ハロゲンランプ、その他の従来光源の評価に活用できます。
2. 優れた余弦応答と広い測定レンジ
照度測定では、受光部の入射角特性が測定精度に大きく影響します。
MSC15は、10 mm径ディフューザー窓を備えた余弦補正入射光学系を採用し、f2 ≤ 3%の余弦応答を実現しています。測定レンジは1 lx〜350,000 lxで、低照度から高照度まで幅広い照明条件に対応します。
3. シンプルで直感的なカラータッチスクリーン

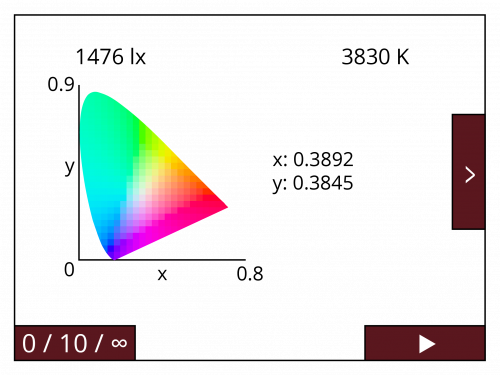

本体にはカラータッチスクリーンを搭載し、照度、CCT、CRI、スペクトル分布、色度図、PAR、メラノピック指標、ビリルビン関連指標などを用途に応じて確認できます。
設定メニューから表示画面の有効・無効を切り替えられるため、必要な指標だけを素早く参照できます。
4. USB 2.0によるPlug & Play接続
USB 2.0接続により、本体の充電、リモート制御、データ読み出しが可能です。

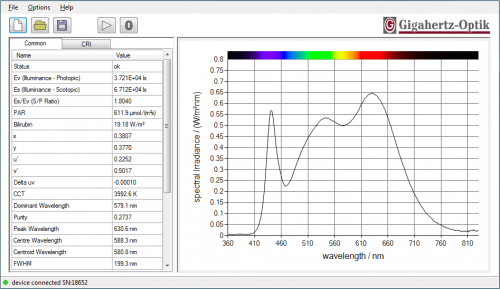

付属のS-MSC15アプリケーションソフトウェアを使用すると、測定値の数値表示、スペクトルプロット、色度図表示、データ保存、読み込み、エクスポートを行えます。
5. 内部メモリによる測定データ保存
MSC15は内部メモリを備えており、測定データを本体に保存して後からソフトウェアで読み出すことができます。
最大100測定の保存に対応し、Firmware 1.62未満では10測定の保存に対応します。
本体画面上で保存済み測定の管理も可能です。
6. トレーサブル校正
MSC15はGigahertz-Optikの校正ラボで校正され、各測定器には校正証明書が付属します。
分光応答度および分光放射照度についてISO/IEC 17025に基づく校正体制を備え、国際校正標準へのトレーサビリティを確保します。
対応する主な測定量
MSC15は、照明産業の基本指標から、園芸照明、光医学、Human Centric Lighting、DALI Alliance関連試験まで、30種を超える光・分光・色・作用量関連の測定に対応します。
- 明所視照度 Photopic illuminance
- 暗所視照度 Scotopic illuminance
- 分光放射照度 Spectral irradiance
- 色度座標 x, y
- CCT 相関色温度
- CRI / Ra / R1〜R15
- TM-30-20
- CQS
- CIE-170
- PAR / PPFD
- メラノピック放射照度
- メラノピック照度、Equivalent melanopic lux
- メラノピック昼光等価照度
- ビリルビン総放射照度 Ebi
- AAP推奨に基づくビリルビン平均分光放射照度
- Foot Candela
- u′, v′, X, Y, Z
- delta uv
- 色温度
- ピーク波長
用途
照明産業・LED評価
LED照明、OLED照明、従来照明の照度、分光分布、光色、演色性を測定し、照明品質を定量化します。
製品評価、品質管理、受入検査、照明設計、現場検証、施工後点検に適しています。
園芸照明 / PAR測定
植物育成用照明では、400 nm〜700 nmのPAR波長範囲におけるPPFDをµmol/m²s単位で表示できます。
自然光、LEDグロウライト、その他の人工光源に対して、植物育成に関わる光量評価を行えます。
光医学・新生児光線療法
新生児高ビリルビン血症の光線療法で使用されるランプを、ランプタイプやメーカーに依存しにくい分光測定で評価できます。IEC 60601-2-50:2009+A1:2016に基づくビリルビン総放射照度 Ebiと、American Academy of Pediatricsの推奨に基づく平均分光放射照度を直接表示できます。
Human Centric Lighting

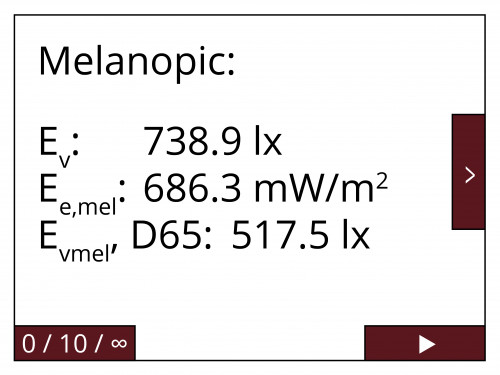

CIE S 026:2018に基づくメラノピック放射照度、メラノピック照度、メラノピック昼光等価照度を表示できます。
視覚的な明るさだけでなく、サーカディアン関連の光評価にも活用できます。
DALI Alliance / IEC 62386-209
IEC 62386-209に基づくカラー制御ギアのDALI Alliance試験において、CCT測定の自動化に利用できます。
照明制御機器の評価や検証プロセスに組み込みやすい測定器です。
研究・ラボ・現場点検
小型軽量のため、研究室での評価、現場での照明点検、製造工程での品質確認、導入後の定期確認に適しています。
USB接続とソフトウェア連携により、測定結果を後工程のレポート作成やデータ解析に活用できます。
主な仕様
一般仕様
| 製品名 | MSC15 |
|---|---|
| 概要 | 照度、スペクトル、光色、演色性を測定する分光放射計技術ベースの手持ち型ライトメーター |
| 主な特長 | 360 nm〜830 nm、10 nm光学帯域幅、CIE 214補正、余弦補正視野、リチウムイオンバッテリー、8時間以上の動作、トレーサブル校正 |
| 測定レンジ | 1 lx〜350,000 lx、360 nm〜830 nm |
| 代表用途 | 照明産業および各種アプリケーション向けの精密スペクトルライトメーター |
| 校正 | 工場校正。国際校正標準へトレーサブル。 |
| 分類 | DIN 5032-7 Class B、またはJIS C 1609-1:2006 AA相当 |
測定量・光学仕様
| 測定量 | 明所視照度、暗所視照度、分光放射照度、色度座標、CCT、CRI、PAR-PPFD、メラノピック放射照度、メラノピック照度、メラノピック昼光等価照度、ビリルビン総放射照度、AAPビリルビン平均分光放射照度、Foot Candela、その他の色量 |
|---|---|
| 入射光学系 | 10 mm径ディフューザー窓、余弦補正視野、f2 ≤ 3% |
| 分光範囲 | 360 nm〜830 nm |
| 光学帯域幅 | 10 nm、CIE 214に基づく光学帯域幅補正 |
| 照度測定レンジ | 1 lx〜350,000 lx（代表値：白色LED） |
| CCT測定レンジ | 1,700 K〜17,000 K |
精度・不確かさ関連
| ΔCCT | ±50 K（標準光源 A、k=2）、±3 MK-1（標準光源 A、k=1）、±4%（LEDスペクトルに依存、k=2） |
|---|---|
| Δx / Δy 不確かさ | ±0.002（標準光源 A、k=2） |
| 繰り返し性 | ±0.0002 |
| ピーク波長 | ±1 nm |
| 照度校正不確かさ | 標準光源 A：±3%（k=2）、代表的LED：±4%（k=2）。国家標準へトレーサブル。 |
インターフェース・電源・筐体
| インターフェース | USB 2.0 |
|---|---|
| 電源 | USBによる5 VDC給電、充電式バッテリー |
| バッテリー動作時間 | 連続測定・表示バックライト100%：8時間。 1回測定・スタンバイ・バックライト100%：13.5時間。 1回測定・スタンバイ・バックライト10%：30時間。 |
| 表示 | カラータッチスクリーン |
| 動作温度 | 10°C〜+30°C |
| 保管温度 | -10°C〜+50°C |
| 重量 | 160 g |
| 寸法 | 136 mm × 74 mm × 32 mm |
ソフトウェアと構成オプション
MSC15は、S-MSC15アプリケーションソフトウェアにより、測定器制御、測定モード設定、数値表示、グラフ表示、データ保存、読み込み、エクスポートに対応します。
さらにS-SDK-MSC15を使用すると、MSC15をユーザー独自のソフトウェアや自動測定システムに組み込むための開発が可能です。
| 名称 | 内容 |
|---|---|
| S-MSC15 | MSC15およびCSS-45バリアント向けアプリケーションソフトウェア。測定器制御、測定モード設定、データエクスポートに対応。 |
| S-SDK-MSC15 | MSC15およびCSS-45バリアント向けソフトウェア開発キット。ユーザー独自ソフトウェアへの組み込みに対応。 |
| ビリメーター用途向け構成 | 光線療法ランプ評価など、ビリルビン関連指標の測定に適した構成を検討可能。 |
| 外部検出器構成 | CSS-45とCSS-D表示ユニットを組み合わせた構成など、用途に応じた選択肢があります。 |
注文情報
以下はMSC15関連の主な注文情報です。構成、校正証明書、再校正、ソフトウェアの要件に応じて選定します。
| No. | モデル | 内容 |
|---|---|---|
| 15298960 | MSC15 | MSC15分光ライトメーター本体、USBケーブル、本体・USBケーブル用ケース、S-MSC15ソフトウェアダウンロード、校正、工場校正証明書 |
| 15310290 | KP-MSC15-E-S | オプション：DIN EN ISO/IEC 17025:2018試験証明書（DAkkS）。360 nm〜830 nmの分光放射照度測定。 |
| 15300569 | K-MSC15-I | 波長調整を含むMSC15の再校正、工場校正証明書 |
| 15310249 | KKP-MSC15-E-S | 工場校正証明書 + DIN EN ISO/IEC 17025:2018試験証明書 |
| 15306347 | S-SDK-MSC15 | ソフトウェア開発キット |
選定時の確認ポイント
- 測定対象が一般照明、園芸照明、光医学、HCL、DALI試験のどれに該当するか。
- 照度レンジ、CCTレンジ、必要な演色性指標、PAR、メラノピック指標、ビリルビン指標の有無。
- 校正証明書の要件。工場校正証明書で十分か、DIN EN ISO/IEC 17025:2018試験証明書が必要か。
- 測定データを手動で確認するか、USBソフトウェアまたはSDKで自動化するか。
- 本体保存データの運用方法、ソフトウェアへの読み出し、CSV等でのエクスポート要件。
