Gigahertz-Optik 社

直接太陽スペクトル放射照度測定　BTS-Solar

製品特長

TOC測定などの直接スペクトル放射照度測定システム
4象限ダイオードを用いた微調整による精密な太陽追跡
迷光を徹底的に抑制し、Brewer・Dobsonとの国際比較試験で実証された最高水準のTOC測定精度

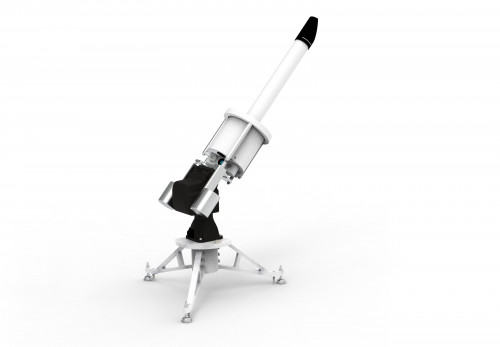

BTS-Solarは、太陽放射のスペクトル放射照度を高精度に測定し、オゾン全量（TOC）やエアロゾル光学的深さ（AOD）評価にも対応するスペクトロラジオメーター測定システムです。このシステムはBTS2048-UV-S-WP (分光放射計),、SUT-1711 (サントラッカー)、 SUT-Z01 (サンファインダー)、SolarRunner (ソフトウェア) およびコネクションケーブルで構成されています。コンパクトなサントラッカー「SUT-1711」は三脚と水平器を備え、全天候での自動追尾を実現し、「SUT-Z01」サンファインダーではGPS内蔵の精密追尾も可能です。また、付属の測定ソフトウェア「SolarRunner」により、測定操作やデータ解析がスムーズに行えます。過去の研究では、BrewerやDobsonとの比較測定で優れた一致を確認済みで、信頼性の高い計測が可能です。さらにUVのみならず、VISやIR帯域に対応したモデルもラインナップに含まれており、多様な用途に柔軟に対応します。

仕様

概要

短い説明	TOC測定などの直接スペクトル放射照度測定システム
主な特長	正確なTOC測定、コンパクトなデザイン
測定レンジ	分光放射照度: 3E-5 ～ 3E4 W/(m²·nm) @ 325 nm。応答波長範囲 190–430 nm。
代表的な用途	BTS2048 WPシリーズを用いた太陽追跡で直接太陽スペクトル放射照度測定とTOC測定が可能
校正	BTS2048-UV-S-WP分光放射計の校正が必要

製品仕様

サントラッカー	パン解像度0.006°、傾斜分解能0.003°、IP67、温度範囲:(-30～70)℃、荷重：5.5 kg、GPS搭載で全自動追跡が可能なソーラーファインダー
測定量	分光放射照度 (W/(m²·nm))、放射照度 (W/m²)、ピーク波長、中心波長、重心波長、Erythema、ICNIRP。
入力光学系	ディフューザー、余弦補正視野 (f₂ ≤ 3%)。
フィルターホイール	8ポジション（開口、遮光、光学フィルター）。リモート暗電流測定と迷光低減に対応。
BiTec検出	フォトダイオードとアレイによる並列測定。フォトダイオードを分光データに放射測定的にスケーリング可能。

校正不確かさ — 分光放射照度

波長範囲	拡張不確かさ u(k=2)
200–239 nm	±9 %
240–339 nm	±6.8 %
340–359 nm	±5 %
360–399 nm	±4.3 %
400–430 nm	±4 %

分光検出器（BTS2048-UV-S-WP）

積分時間	2 µs – 60 s*
分光範囲	190 – 430 nm
光学帯域幅	0.8 nm
画素分解能	約 0.13 nm/Pixel
画素数	2048
検出器チップ	Highly sensitive back-thinned CCD chip, one stage cooled (1TEC)
ADC	16ビット (25 ns instruction cycle time)
ピーク波長精度	±0.05 nm
帯域補正	数値的オンライン帯域補正対応
直線性	完全線形化チップ >99.6%
迷光 (Out of Bound method)	< 1E-4*
迷光 (Bandpass method)	< 1E-5*
ベースラインノイズ	5 cts*
S/N比	5000*
ダイナミックレンジ	9桁以上
分光放射照度応答レンジ	3E-5 – 3E4 W/(m²·nm) @ 325 nm*

代表的な測定時間（ハロゲンランプ, 250–400 nm）

放射照度 (W/m²)	典型時間
1	4.4 s
10	440 ms
100	44 ms

測定モード

Standard measurement mode: 200 nm to 430 nm
Out of Range stray light corrected measurement mode (OoR SLC): 200 nm to 430 nm
Stray light corrected bandpass mode for solar measurements (solar BP SLC): 285 nm to 420 nm
Universal stray light corrected bandpass measurement mode (BP SLC): 245 nm to 420 nm

積分検出器

測定時間	0.1 – 6000 ms
測定レンジ	7レンジ、トランセンドオフセット補正あり
放射照度レンジ	5E-3 – 2E5 W/m²*
ADC	16ビット
フィルタ（数値処理）	分光データに基づく矩形応答補正

その他 / インターフェース

マイクロプロセッサ	32ビット（機器制御）、16ビット（CCD制御）、8ビット（フォトダイオード制御）
インターフェース	USB 2.0、Ethernet (LAN UDP)、RS232、RS485
データ転送（2048浮動小数配列）	Ethernet: 7 ms、USB 2.0: 140 ms
入力インターフェース	2x (0 – 25) VDC, 1x optocoupler isolated 5 V / 5 mA
出力インターフェース	2x open collector, max. 25 V, max. 500 mA
トリガ	多様なオプションを持つトリガ入力（立ち上がり/立ち下がりエッジ、遅延など）
ソフトウェア	S-BTS2048 ユーザーソフトウェア

* アスタリスク付きの値は、代表値またはデータシート注記に基づく参考値です。
