Opto Diode 社 (旧 International Radiation Detectors 社)
「水の窓」領域検出特化型 Siフォトダイオード AXUV100TF030 (Water-window)
製品特長
- 軟X線領域、特に水の窓領域に特化した光検出
- 100mm²の大型有効面積
- 1 nm - 12 nmに限定されたスペクトル応答性
- 波長3 nmにおける感度(Responsivity) 0.16 A/W
- 薄膜フィルターを受光面に直接コーティング
Opto Diode社のAXUV100TF030は、XUV領域の光検出を目的に設計されたSiフォトダイオードです。100mm²の大型有効面積を備え、1nmから12nmの波長範囲で優れた光感度を発揮するためXUVアプリケーションに最適です。
仕 様
| 受光面積 | 10mm x 10mm |
|---|---|

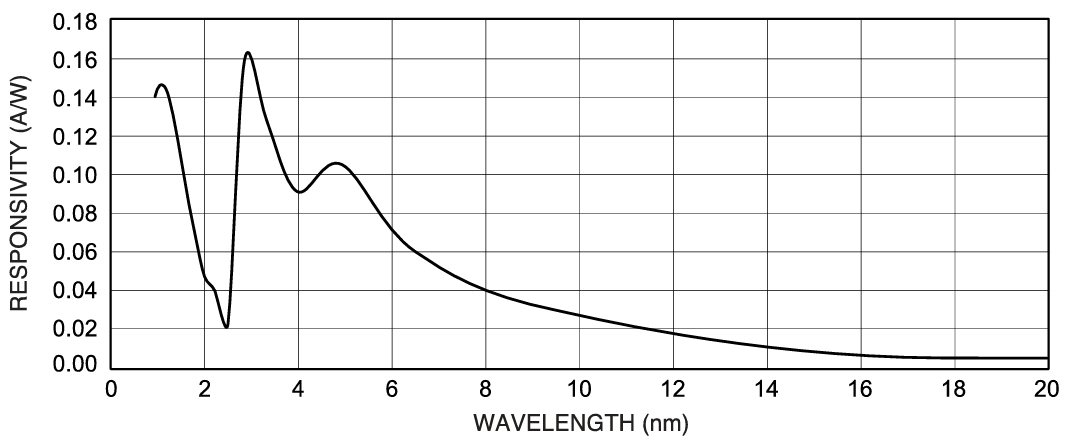

| (Typ) XUV 光子Responsivity |
 (Typ) 0.16 (A/W)@ 3 nm |
| シャント抵抗 | （Min）20 (MΩ) |

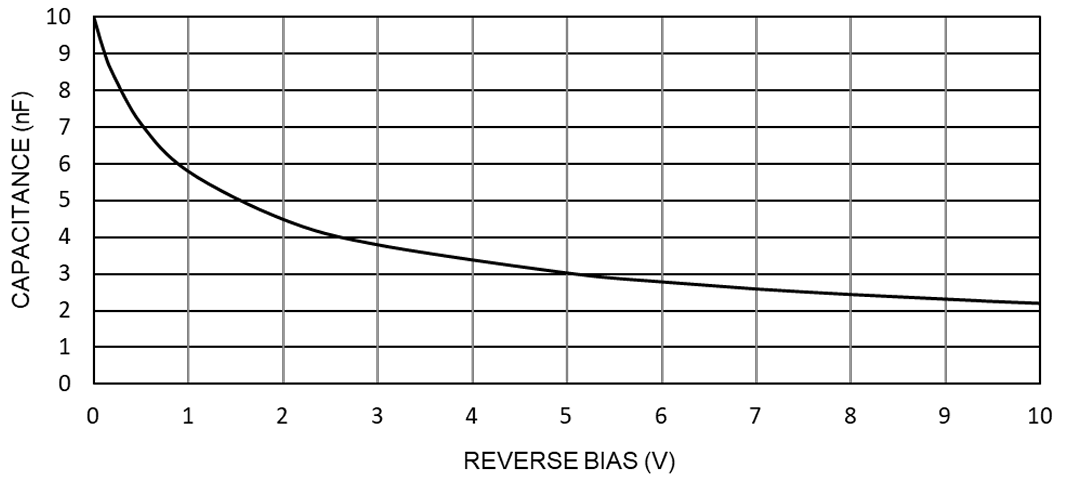

| キャパシタンス | (Typ) 10 (nF) (Max) 44 (nF) (逆バイアス電圧 0V時)  |
温度パラメーター
| 環境または状況 | 保管および動作温度範囲 |
| 大気 (Ambient) | -10 ～ 40 ℃ |
| 窒素または真空 (Nitrogen または Vacuum) | -20 ～ 80 ℃ |
| 端子はんだ付け温度 (Lead Soldering Temperature) | 260℃ |

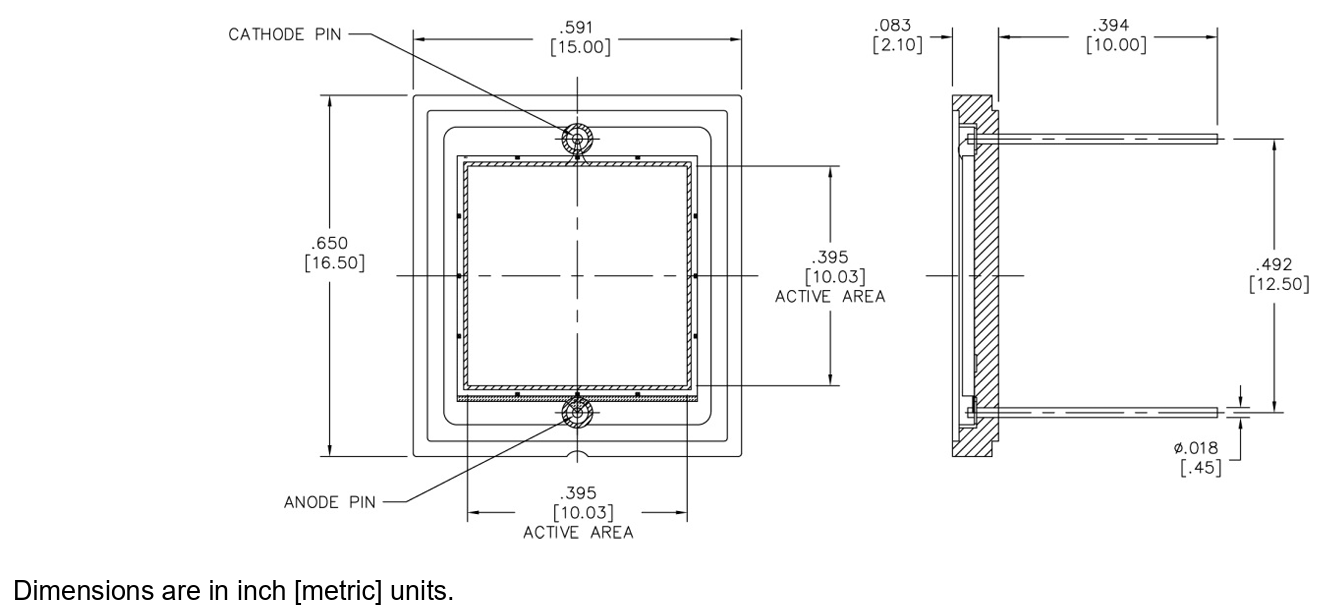

パッケージ情報
寸法はインチ[mm]単位で表示されています。
