Opto Diode 社 (旧 International Radiation Detectors 社)
軟X線/電子検出用 大面積 Siフォトダイオード AXUV300C
製品特長
- Ｘ線および低エネルギー電子の検出に最適
- 低エネルギー電子（～200 eV）の検出可能
- VUV領域検出可能
- 光に対する広いスペクトル応答性 (1 nm - 190 nm)
- 大面積の長方形受光エリア
- ２つのアノードとカソードピン
Opto Diode社のAXUV300Cは、X線、電子の微小信号検出を目的に設計されています。300mm²を超える大面積の長方形受光面を備えており、繊細な信号検出を必要とするX線アプリケーションに最適です。
仕 様
| 受光面積 | 331mm² (テスト時21.56mm x 15.36mm) |
|---|---|
| (Typ)
電子Responsivity |
 |
| (Typ)
EUV-UV 光子Responsivity |
 |
| (Typ)
UV-VIS-NIR 光子Responsivity |
 |
| シャント抵抗 | (Min) 5 (MΩ) |
| キャパシタンス | (Typ) 25 (nF) (Max) 40 (nF) (逆バイアス電圧 10V時) |
| 応答時間 | (Typ) 15 (μs) (逆バイアス電圧 0V時) |
| 伝導電流 | (Min) 1 (mA) (Vf=0.8V時) |
温度パラメーター
| 環境または状況 | 保管および動作温度範囲 |
| 大気 (Ambient) | -10 ～ 40 ℃ |
| 窒素または真空 (Nitrogen または Vacuum) | -20 ～ 80 ℃ |
| 端子はんだ付け温度 (Lead Soldering Temperature) | 260℃ |

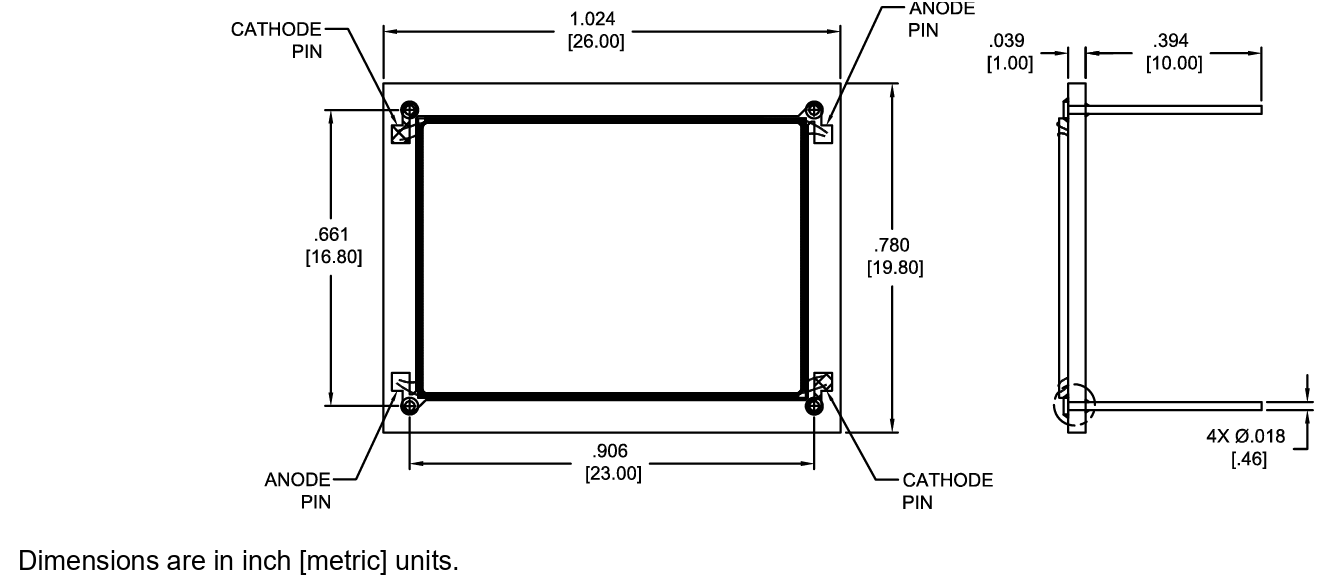

パッケージ情報
寸法はインチ[mm]単位で表示されています。
